Membrane RO ultra basse pression est un élément de membrane de séparation à haute efficacité spécialement conçu pour les sources d'eau à faible salinité. Sa pression de fonctionnement est d'environ deux tiers de celle des membranes d'eau saumâtre basse pression conventionnelles, atteignant un taux de rejet de sel allant jusqu'à 99,5 % à une pression d'essai de 150 psi (environ 1,03 MPa). Fabriqué à partir de matériaux composites à membrane en polyamide aromatique, cet élément convient au traitement de dessalement en profondeur des eaux de surface, des eaux souterraines, de l'eau du robinet et des sources d'eau municipales avec un TDS inférieur à 2 000 ppm. Il est largement utilisé dans la préparation industrielle de l'eau pure, la production d'aliments et de boissons, l'eau d'alimentation des chaudières, l'approvisionnement en eau municipal et le prétraitement des systèmes EDI. En tant qu'acteur clé dans ce domaine, Jiangsu Bangtec Huachuang Sci-tech Co., Ltd. se concentre sur le développement industrialisé de produits membranaires de nanofiltration haut de gamme, avec un portefeuille de produits couvrant les membranes d'osmose inverse à haute, moyenne et basse pression, les membranes d'osmose inverse antisalissure et les membranes de nanofiltration de séparation spéciales.
Paramètres de performance et de fonctionnement de base
Le principal avantage de la membrane RO ultra basse pression réside dans l’obtention de performances de rejet de sel comparables, voire supérieures, à celles des membranes basse pression conventionnelles, avec une consommation d’énergie considérablement réduite. Dans des conditions de test standard (solution de NaCl 1 500 mg/L, température 25 degrés Celsius, pH 7,5-8,0, taux de récupération 15 %), le modèle industriel typique ULP-8040 atteint un taux de rejet de sel stabilisé de 99,5 %, avec un taux de rejet de sel minimum d'au moins 99,3 %, un débit de perméat d'environ 2 200 GPD (8,3 mètres cubes par jour) et une surface de membrane efficace de 85 pieds carrés (7,9 mètres carrés).
Par rapport aux membranes basse pression conventionnelles, la pression de fonctionnement des membranes ultra basse pression est considérablement réduite. Alors que les membranes basse pression conventionnelles nécessitent généralement une pression d'essai standard de 225 psi (environ 1,55 MPa), les membranes ultra basse pression fonctionnent à seulement 150 psi (environ 1,03 MPa), ce qui représente une réduction d'environ 33 %. Cette caractéristique réduit directement les coûts d'investissement en capital pour les pompes haute pression, la tuyauterie, les récipients sous pression et autres équipements auxiliaires, tout en réduisant considérablement la consommation d'électricité à long terme.
| Paramètre technique | RO ultra basse pression (ULP) | RO basse pression conventionnelle (LP) |
| Pression d'essai standard | 150 psi (1,03 MPa) | 225 psi (1,55 MPa) |
| Concentration de la solution de test | 1 500 à 2 000 ppm de NaCl | 2 000 ppm de NaCl |
| Rejet du sel stabilisé | ≥ 99,0% | ≥99,3% |
| Plage TDS source applicable | < 2000 ppm | < 2000 ppm |
| Plage de température de fonctionnement | ≤ 45 degrés Celsius | ≤ 45 degrés Celsius |
| Plage de pH en fonctionnement continu | 3-10 | 2-11 |
| Pression de fonctionnement maximale | 600 psi (4,14 MPa) | 600 psi (4,14 MPa) |
| Exigence SDI pour l’eau d’alimentation | ≤ 5,0 | ≤ 5,0 |
| Tolérance au chlore libre | < 0,1 mg/L | < 0,1 mg/L |
Comparaison des spécifications des modèles typiques
Les éléments de membrane RO industriels à très basse pression sont principalement disponibles en deux tailles standard : 4040 et 8040, adaptés respectivement aux systèmes de traitement de l'eau de petite à moyenne et grande échelle. Le modèle 4040 a un diamètre de 4 pouces et une longueur de 40 pouces, tandis que le modèle 8040 a un diamètre de 8 pouces et une longueur de 40 pouces. Les deux tailles sont compatibles avec les récipients sous pression standard et offrent une excellente interchangeabilité.
| Modèle | Surface effective pi² (m²) | Débit moyen de perméat GPD (m³/j) | Rejet du sel stabilisé | Taux de récupération |
| ULP-4021 | 38 (3,5) | 1000 (3,8) | 99,0% | 8% |
| ULP-4040 | 90 (8,4) | 2500-2600 (9,5-9,8) | 99,0% | 15% |

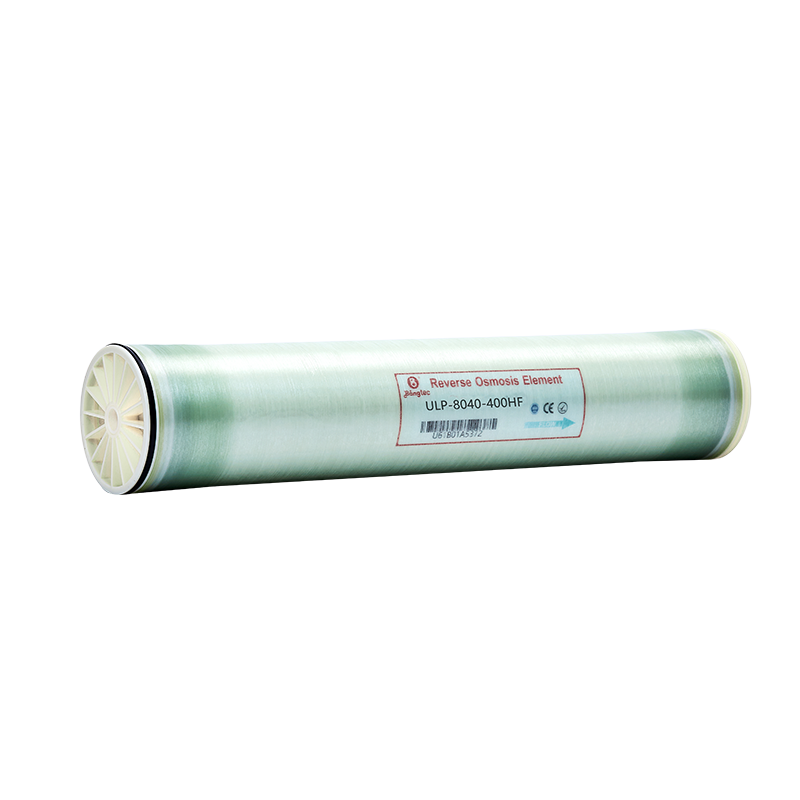

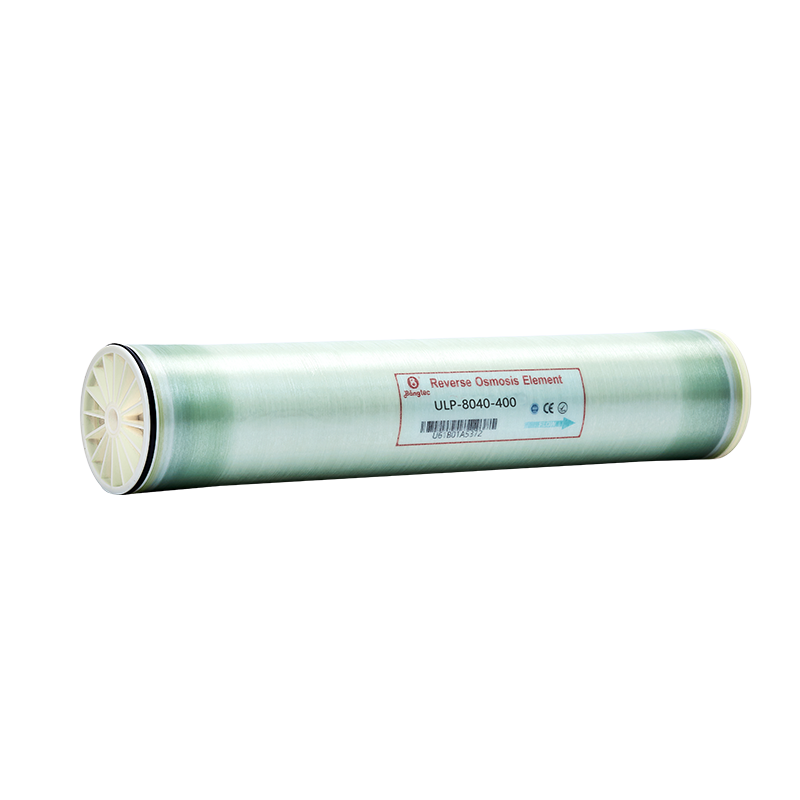

| ULP-8040 | 400 (37,2) | 11 000 (41,6) | 99,0%-99.2% | 15% |
| ULP-8440 | 440 (41) | 12000 (45) | 99,2% | 15% |
Remarque : Les données de débit de perméat représentent des valeurs moyennes. Le débit de perméat réel des différents éléments de membrane peut s'écarter de ±15 %. Conditions de test : température de l'eau d'alimentation 25 degrés Celsius, pression de test 150 psi, concentration de NaCl 500-2000 ppm, pH 7,5.
Domaines d'application principaux
Les membranes RO à ultra basse pression, avec leurs caractéristiques d'efficacité énergétique et de hautes performances, ont été largement adoptées dans plusieurs secteurs industriels. Le tableau suivant détaille les principaux scénarios d'application :
| Champ d'application | Utilisation typique | Exigence de qualité de l'eau |
| Eau pure industrielle | Eau de traitement pour l'électronique, les semi-conducteurs et les produits pharmaceutiques | Conductivité < 10 μS/cm |
| Nourriture et boissons | Eau potable en bouteille, eau pour mélange de boissons | Conforme aux normes d'eau potable |
| Eau d'alimentation de chaudière | Adoucissement de chaudière industrielle et eau déminéralisée | TDS < 50 ppm |
| Approvisionnement en eau municipal | Double alimentation en eau pour parcs résidentiels et industriels | Conforme aux normes d'eau potable |
| Prétraitement EDI | Traitement en profondeur frontal pour les systèmes d'électrodéionisation | Alimentation TDS < 500 ppm |
| Maquillage de tour de refroidissement | Eau d'appoint pour les systèmes de recirculation des tours de refroidissement | Dureté < 100 ppm |
Dans des industries telles que le photovoltaïque, les batteries au lithium, l'acier, l'énergie électrique, les produits chimiques, l'impression et la teinture, ainsi que les produits chimiques du charbon, la membrane RO à ultra basse pression sert de composant essentiel des systèmes de traitement de l'eau, éliminant efficacement 95 % à 99 % des sels dissous, des colloïdes, des matières organiques, des bactéries et des pyrogènes. Jiangsu Bangtec Huachuang Sci-tech Co., Ltd. a développé de nouveaux produits dont les performances ont atteint des niveaux de premier plan au niveau international, fournissant des produits innovants de séparation par membrane et des solutions intégrées pour ces secteurs.
Exigences de prétraitement et maintenance du système
Pour garantir un fonctionnement stable à long terme des membranes RO à ultra basse pression, la qualité de l'eau d'alimentation doit répondre à des normes de prétraitement strictes. Les principaux indicateurs de prétraitement comprennent : l'indice de densité du limon (SDI) ≤ 5,0, la turbidité < 1 NTU et la concentration de chlore libre < 0,1 mg/L. Étant donné que les membranes composites modernes à couches minces sont très sensibles aux oxydants, l'eau d'alimentation ne doit pas contenir de chlore libre ou d'autres substances oxydantes fortes, car celles-ci provoqueraient des dommages irréversibles à la structure des pores de la membrane, se manifestant par une augmentation anormale du débit de perméat et une diminution significative du rejet de sel.
Les processus de prétraitement standard comprennent généralement : une filtration multimédia pour l'élimination des matières en suspension et des colloïdes, une adsorption sur charbon actif pour l'élimination du chlore et des matières organiques, et une filtration à cartouche (filtres de 5 microns) pour la capture des particules résiduelles. Pour les sources d'eau très dures, un équipement d'adoucissement ou un dosage d'antitartre est nécessaire pour empêcher les sels inorganiques tels que le carbonate de calcium de s'entartrer à la surface de la membrane. Le nettoyage chimique doit être effectué lorsque le débit de perméat normalisé diminue de 10 %, le passage de sel normalisé augmente de 5 à 10 % ou la pression différentielle normalisée augmente de 10 à 15 %. Le nettoyage acide (pH 1-2) est utilisé pour éliminer le tartre inorganique, tandis que le nettoyage alcalin (pH 12) traite l'encrassement organique et les biofilms.
Analyse des avantages en matière d'économie d'énergie
La valeur économique des membranes RO à ultra basse pression se reflète principalement dans d’importantes économies d’énergie. En prenant comme exemple une station industrielle d'eau pure avec une capacité de traitement quotidienne de 1 000 mètres cubes, le remplacement des membranes basse pression conventionnelles par des membranes ultra basse pression réduit la pression de fonctionnement de 225 psi à 150 psi, réduisant ainsi la demande de puissance de la pompe haute pression d'environ 30 % à 40 %. À un tarif d'électricité industriel de 0,8 RMB par kWh, un fonctionnement annuel de 8 000 heures peut permettre d'économiser environ 150 000 à 250 000 RMB en coûts d'électricité. Pour les grands systèmes municipaux fonctionnant 24 heures sur 24 en continu, les économies d'énergie cumulées sur 3 à 5 ans peuvent réduire considérablement le coût total de possession (TCO).
De plus, une pression de fonctionnement plus faible offre des avantages supplémentaires en matière de protection des équipements : réduction des effets de compactage de la membrane, croissance plus lente de la pression différentielle et diminution de l'usure de la tuyauterie et des vannes du système, prolongeant ainsi la durée de vie des éléments de membrane et des équipements auxiliaires. Dans des conditions normales de fonctionnement et de maintenance appropriées, la durée de vie typique des membranes industrielles RO à ultra basse pression varie de 3 à 5 ans.
Foire aux questions
Quelle est la principale différence entre les membranes RO ultra basse pression et basse pression
Les membranes RO ultra basse pression fonctionnent à environ les deux tiers de la pression des membranes basse pression standard, ce qui les rend plus adaptées aux sources d'eau avec un TDS inférieur à 2 000 ppm. Ils permettent des économies d'énergie maximales tout en maintenant un taux de rejet de sel de 99 % ou plus.
Quelle gamme TDS convient aux membranes RO ultra basse pression
Ils conviennent généralement aux sources d'eau avec des TDS allant de 200 à 2 000 ppm, notamment les eaux de surface, les eaux souterraines, l'eau du robinet et l'eau municipale. Pour les sources avec un TDS supérieur à 3 000 ppm, des membranes d'eau saumâtre sont recommandées.
L'utilisation de membranes ultra basse pression réduit-elle le rejet de sel
Non. Lorsqu'elles sont utilisées selon les paramètres recommandés, les membranes ultra basse pression maintiennent un taux de rejet de sel de 99 % ou plus dans des conditions de test standard, avec une conductivité du perméat stable et contrôlable.
Combien d’énergie les membranes ultra basse pression peuvent-elles économiser
Les économies d'énergie dépendent de la conception du système. Dans les grands systèmes à fonctionnement continu, la réduction de la pression de fonctionnement réduit considérablement le coût de l'électricité par mètre cube de perméat, avec des économies cumulées substantielles sur 3 à 5 ans.
Les membranes ultra basse pression peuvent-elles remplacer directement les membranes standards existantes
Dans la plupart des cas, oui. Cependant, les réglages de pression du système et les conditions de conception doivent être réévalués pour garantir que les pompes, la tuyauterie et les systèmes de contrôle sont compatibles avec les caractéristiques de fonctionnement des nouvelles membranes.
Quel prétraitement est requis pour les membranes ultra basse pression
L'eau d'alimentation doit répondre à un SDI ≤ 5, une turbidité < 1 NTU et aucun chlore libre. Le prétraitement standard comprend une filtration multimédia, une filtration au charbon actif et une filtration à cartouche, avec un traitement adoucissant ou antitartre supplémentaire si nécessaire.
Quelle est la durée de vie attendue des membranes Ultra Basse Pression
Dans des conditions de prétraitement appropriées et de fonctionnement standard, la durée de vie typique des éléments membranaires dans les systèmes industriels et municipaux varie de 3 à 5 ans, en fonction de la qualité de l'eau d'alimentation et de la fréquence d'entretien.
Les membranes à ultra basse pression conviennent-elles aux projets municipaux d’eau potable
Oui. Ils sont largement utilisés dans les systèmes municipaux de traitement de l’eau du robinet et des eaux de surface, en particulier dans les projets où l’efficacité énergétique est une considération cruciale.
